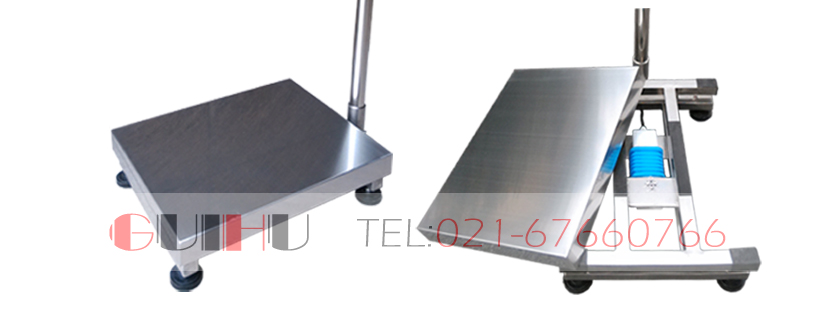

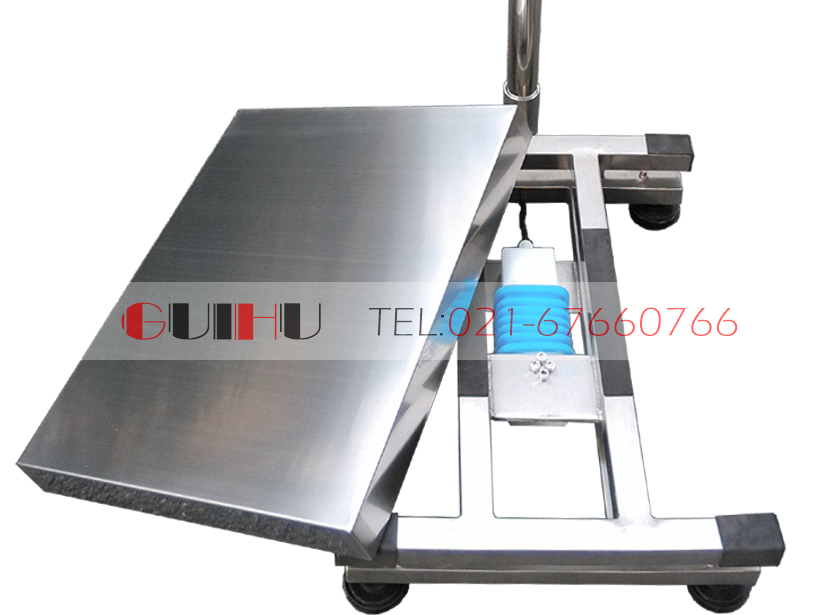

标配秤体材质为方管碳钢，其表面经防腐喷塑处理既美观又耐用；立杆为不锈钢材质，秤盘为不锈铁材质（可选不锈钢）
秤的底部装有四只可拆卸亦可调节高度的支脚，即使地面不平也能用支脚把秤面调平，完全不影响称重；

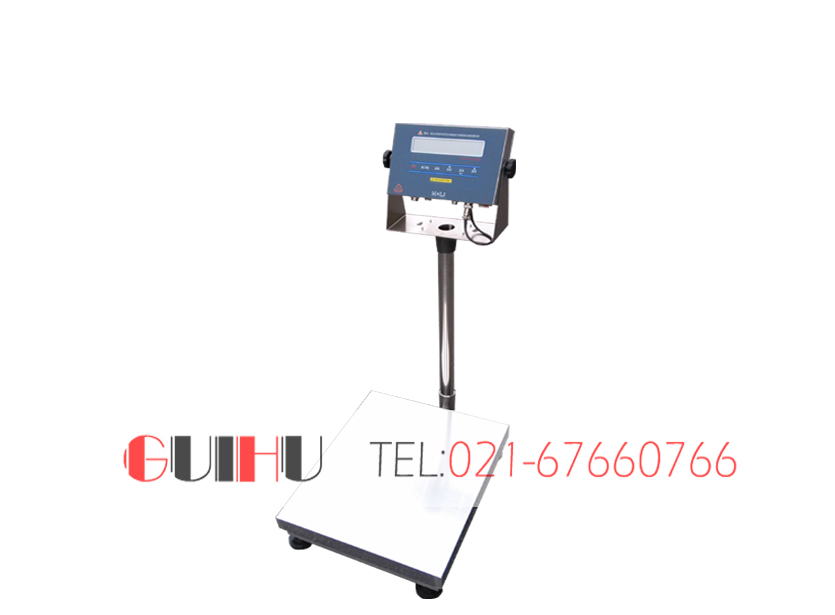

本安防爆型，全不锈钢外壳，单一窗口LCD显示，可在多种不同的作业环境中方便使用清晰易读具备重量累加、去皮、自动零点追踪功能，选配本安防爆防爆电池或者防爆电源冲电器（危险区充电需加隔离舱）
。

一、防爆电子台秤显示系统说明：
A、采用本安设计技术，兼有电池/本安电源两种供电方式。
仪表具有体积小、重量轻、功能齐全及使用方便等特点。
经国家级仪器仪表防爆安全监督检验站检验认可符合国家标准“GB3836.1/4-2000”爆炸性气体环境用电气设备的有关规定，防爆标志为Exib II CT4/CT5;
用户可按规格选用本产品应用于相应爆炸性危险场所
B、主要参数：
准确度等级：3级
模拟信号输入范围：0-15mV
传感器激励：+5VDC 可驱动4只350Ω电阻应变式传感器
显示分辨率：1000-3000
A/D转换速率：每秒50次
供电电源：标配外接本安型输出电源（型号为AE001）
选配外置式直流专用电池组（型号为DE001）
防爆标志：Exib II CT4/CT5
C、外形尺寸:
裸表尺寸：235mm×165mm×47mm
带框尺寸：286mm×208.5mm×94mm

二、防爆电子秤称重部分说明：
a、型号：TCS-GH-XK3101
b、立杆高度：60cm-80cm
c、仪表材质：全不锈钢
d、量程：30kg  50kg  60kg  75kg  100kg  150kg  200kg  300kg  500kg  600kg  800kg
e、精度：1g  2g  5g  10g  20g  50g  100g  200g
f、台面尺寸：300X400mm  400X500mm   450X600mm   600X800mm   800X800mm
（其它尺寸均可定制）
g、四支脚可单独调节高度，可应对不平整地面
仪表：
三、防爆秤选配模拟量（4-20mA）输出接口说明：
4-20mA模拟量输出可以由仪表键盘标定，满量程对应输出为20mA，无加载（或净重零）时为4mA,例如标定满量程值为3000KG，则仪表加载到3000KG时，仪表输出为20mA,无加载（或净重零）时为4mA.
电流输出接口的最大负载电阻为500欧姆。如使用本接口，标定时应以电流表观测本接口的电流输出，并将其作为调整的参考。
建议：直接在所连接的上位设备上（如PLC、PC等）监测模拟量输出数据，以减少传输中的误差。详情请参照说明书示例。
四、用户使用说明：
A、防爆电子秤电源连接：
XK3101(shark-ieb)称重显示控制器，可直接安装在1区或2区爆炸性危险场所，它具有两种供电方式（任选一种）：第一种是简单地采用仪表外部配置的专用本安型电池组，代号为DE001。第二种是按由本公司设计制造的AE001型本安输出电源输出直流电压为11.2V，它可以长期稳定的运行。（此电源必须放置在安全工作区，直流输出导线需通过3/4"）金属管道通到危险区连接XK3101(shark-ieb)仪表上）
B、传感器连接:
XK3101(shark-ieb)仪表的传感器激励电压为5VDC,最大输出电流60mAXK3101(shark-ieb)最大能可驱动4只350Ω传感器。传感器连接器为5芯接线柱。连接传感器使用四芯传感器屏蔽电缆，传感器连接使用五芯金属航空插座连接方法为:
显示器     信号源端口
①+E  —→ 激励电源+
②+IN ←— 输出信号+
③S   ←— 屏蔽
④-IN ←— 输出信号-
⑤-E  —→ 激励电源-
注意：使用六线制传感器时，必须正激励与正反馈、负激励与负反馈分别短接。否则仪表将不能正常工作。

C、防爆落地秤安装及维护
称重显示控制器在1区或2区危险场所的安装及AE001型本安输出电源的配接方法已在说明书上明确标出，用户在现场安装使用时必须严格遵守GB3836.13-1997“爆炸性气体环境用电气设备”第13部分“爆炸性气体环境用电气设备的检修”。GB3836.15-2000“爆炸性气体环境用电气设备第15部分”：危险场所电气安装（煤矿除外）及GB50257-1996“电气安装工程爆炸与火灾危险环境电气装置施工及验收规范”的有关规定。
D、关于充电  充电务必在安全区进行
关闭仪表电源开头，并把仪表移到安全区后，从仪表背部取下电池盒组，并静止大约十分钟左右。
连接充电器充电，此时充电器指示灯应为红色，表示正在充电中。
充电器指示灯由红色转为绿色，此时需拔掉充电器电源插头，等约五分钟后再插上充电器插头，继续充电，待充电器指示灯再次变为绿色后表示电法组已充足。
E、防爆电子台秤使用注意事项
称重显示控制器外置电池组，严禁在危险场所充电、装卸及更换。
更换的电池组必须是相同代号的经防爆认可的产品，严禁擅自更换电池组保护元件。
当仪表显示“LO-BAT”时，表示电池组已欠压，必须立即关闭仪表电源开关
（注意：如继续使用，可能会损坏电池组）
本安输出电源与称重显示控制器的连接应尽量排除外界电磁干扰及防止机械损坏。
电池属于易耗品不属于三包范围，键盘、充电器保修三个月。
