使 用 说 明 书
(1.02 版)
目 录
第一章 主要参数

第二章 外观与连接

一. 仪表机壳与键盘功能示意图
二. 键盘功能
三. 传感器和仪表的联接
四. 大屏幕与仪表的联接
五. 串行通讯接口与仪表的联接
第三章 仪表标定 6
一．通用标定方法
二．快速标定方法
第四章 操作说明 8
一. 开机及开机自动置零
二. 手动置零 (半自动置零)
三. 除皮功能
四. 计数功能
五．累计功能
六. 用户功能设置
第五章 维护保养及注意事项 10
第六章 信息提示 11
亲爱的用户：
在使用仪表前，敬请仔细阅读说明书!

X K 3 1 9 0－A12+(E)
2
第一章主要参数
1. 型号： XK3190－A12+(E) 称重指示器
2. 准确度： 3 级,n=3000
3. 采样速度： 10 次/秒
4. 传感器灵敏度范围： 1.5～3mV / V
5. 分度值： 1/2/5/10/20/50 可选
6. 显示： 6位LCD / LED 数码，6 个状态指示（A12+用▼表示，A12+E
用LED 灯表示，下文不作区别，均用▼表示状态指示符）
7. 大屏幕显示接口（可选）： 采用串行输出方式，电流环信号，传输距离≤2000 米
8. 通讯接口（可选）： RS232C；波特率1200/2400/4800/9600 可选
9. 使用电源： 免维护铅酸蓄电池 DC6V/4AH
10. 使用温度： 0～40℃
11. 储运温度： -25～55℃
12. 相对湿度： ≤85%RH
仪表特色：
1. 高精度 A/D 转换，可读性达1/30000;
2. 调用内码显示方便，替代感量砝码观察及分析允差；
3. 特殊的软件技术，增强系统的抗振动能力；
4. 数字滤波的速度、幅度以及稳定的时间可设置；
5. 称重计数功能（单件重量有断电保护）；
6. 多种背光模式可选；
7. 选配 RS232 通讯口，波特率可选，通讯方式可选；
8. 选配 20mA 电流环大屏幕通讯口；
9. 可定制非标改制型品种（可根据客户需求定制）
（1） 带kg/lb 一键转换功能的改制型；
（2） 畜牧秤专用改制型；
（3） 带2 个定值输出（TTL）功能的改制型；
（4） 带峰值保持的改制型；
X K 3 1 9 0－A12+(E)
3
第二章 外观与连接
一. 仪表机壳和键盘功能示意图:

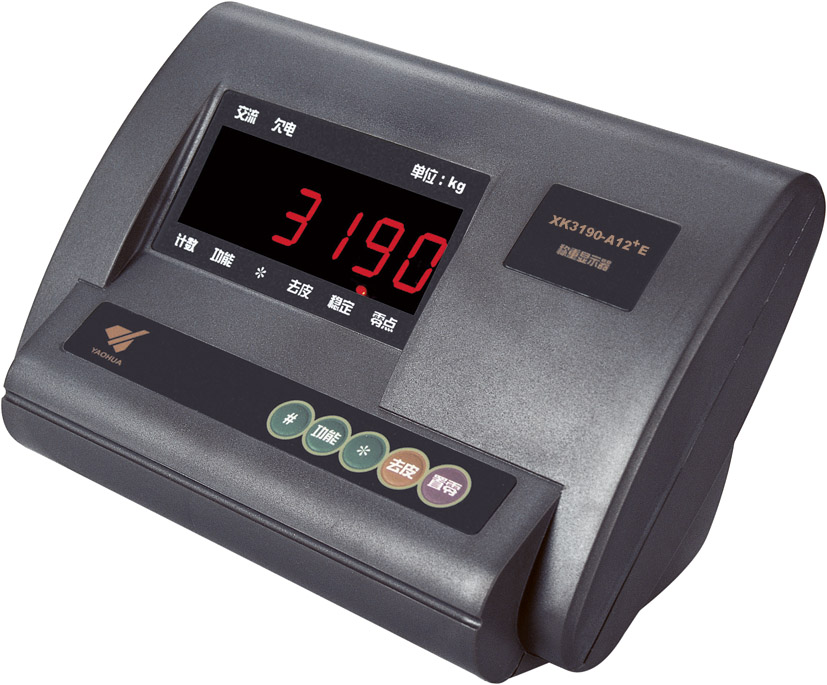

（图2-1） 仪表机壳示意图
# 功能 * 除皮 置零 开/关
（A12+E 无此键）
（图2-2） 仪表键盘示意图
X K 3 1 9 0－A12+(E)
4
二. 键盘功能
1. 【 # 】: 开机自检时长按此键进入标定模式。
2. 【功能】：在称重状态时，按此键大于 5 秒，进入用户设置模式。
按此键小于 5 秒，进入计数状态。
3. 【 * 】：在计数状态时，按此键进入取样样本数输入状态。
4. 【除皮】：在称重状态时，按此键除皮重。
5. 【置零】：在称重状态时，按此键重量显示为零。
6. 【开/关】：在关机状态时，按此键开机，在开机状态，按此键关机。（A12E 无此键）
三. 传感器与仪表的联接
1. 传感器的连接采用9 芯插头座。图2-3 标注了各引脚的意义。
2.仪表出厂默认配置为四线制接法，即仪表内部的 9 芯传感器接
头处短接1 脚（V-）和2 脚（S-），短接6 脚（V+）和7 脚（S+）。
若传感器连线较长(>3 米)，为确保仪表计量性能，请使用六线
制接法，即将仪表内部9 芯传感器接头处的短接焊点去除，用6 芯
屏蔽电缆连接传感器和仪表。
显示器端口 传感器端口
V- S- 屏蔽⑥ V+ 激励电源＋
⑦ S + 反馈信号＋
① ② ③ ④ ⑤ ① V - 激励电源—
⑥ ⑦ ⑧ ⑨ ② S - 反馈信号—
⑨ IN+ 输入信号＋
V+ S+ IN- IN+ ⑧ IN - 输入信号—
⑤屏蔽 屏蔽线
(图2-3 ) 传感器连接图
▲！传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。联接线不允许在仪表通
电的状态下进行插拔，防止静电损坏仪表或传感器。
▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进
行电焊操作或其他强电操作；在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感
器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
X K 3 1 9 0－A12+(E)
5
(图2-4) 仪表与电脑及大屏幕的连接图
四. 大屏幕与仪表的联接 (可选功能)
大屏幕信号为20mA 恒流的电流环信号，以二进制码串行输出，波特率为600。仪表与大屏幕的连接
方法请参照图2-4。
五. 串行通讯接口与仪表的联接 (可选功能)
XK3190-A12+（E） 仪表具有 RS232 串行通讯接口，可与计算机进行通讯。仪表
与电脑的连接方法请参照图2-4。
通讯接口采用RS232C，所有数据均为ASCII 码。数据格式为1 个起始位，8 个数据位，1 个
停止位，无校验。通讯方式分为以下两种:
(1) 连续方式: 所传送的数据为当前称量（毛重，净重或皮重）。
毛重格式为： ww000.000kg 或 ww000.000lb 净重格式为：wn000.000kg 或 wn000.000lb
皮重格式为： wt000.000kg 或 wt000.000lb
注：以上小数点位置根据仪表的小数点位置设置确定。
(2) 指令方式 (命令字均为ASCII 字符)：仪表按上位机所发送的指令，执行相应的操作。
命令R 仪表接收命令并发送一次重量数据（格式同连续方式）
命令T 仪表接收命令：除皮操作（同除皮键）。命令无效时，仪表返回CR LF
命令Z 仪表接收命令：置零操作（同置零键）。命令无效时，仪表返回CR LF
仪表大屏幕输出引线与大屏幕显示器联接必须准确无误，倘若联接错误，将损坏仪表输出
端口或损坏大屏幕显示器输入端口，甚至可能严重损坏仪表和大屏幕显示器，要求使用配
套的专用联接线。
通讯接口输出引线与计算机联接必须准确无误，倘若联接错误，将损坏仪表输出端口或计算机
通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。进行计算机通讯须具备必要的
计算机技术和程序编制能力，须由专业技术人员参与或指导。非专业人员请不要随意联接。
X K 3 1 9 0－A12+(E)
6
第三章仪表标定
一、通用标定方法
开机初始化过程中长按【＃】键直到笔画自检结束，仪表即进入标定状态，显
示【d X 】.按照以下步骤逐步操作，
1、分度值设置：
显示 【d X 】 按【除皮】键选择1、2、5、10、20、50，按【＃】键确认，自
动进入下一参数的设置。按【除皮】键自动步进循环显示。
显示 【d X 】
显示 【d 1 】
显示 【d 2 】
显示 【d 5 】
显示 【d 10 】
显示 【d 20 】
显示 【d 50 】
显示 【d 1 】
例如在显示【d 5】时，按【＃】键，分度值即设置为5，并自动进入小数点设置状态。
2、小数点设置：
显示 【P X】 按【除皮】键选择0、1、2、3 位小数，按【＃】键确认，自动
进入下一个参数的设置。按【除皮】键自动步进循环显示。
显示 【P 0】
显示 【P 0.0】
显示 【P 0.00】
显示 【P 0.000】
显示 【P 0】
例如在显示【P 0.000】时，按【＃】键，小数点即设置为0.000，并自动进入最大秤量设置
状态。
3、最大秤量设置：
显示 【FULL 】 按【除皮】键进入数字输入状态。
显示 【0 0 0 0 0 0】 按【除皮】键，标志符▼依次右移选择数字输入位置，按【置零】
键对应位自动步进加一，直到所需数字出现，再按【除皮】键标
志符▼依次右移选择数字输入位置，按【置零】键对应位自动步
进加一，直到最大秤量值出现，按【＃】键确认，自动进入下一
个参数的设置。
例如显示【0 2 5 0 0 0】 按【＃】键确认，并自动进入零点标定状态。
4、零点标定：
显示 【nOLOAD】 秤台上无物，等到稳定标志符▼出现，按【＃】键，零点标定完
X K 3 1 9 0－A12+(E)
7
成，进入量程标定状态。
5、满量程标定：
显示 【AdLOAD】 在秤台上放置砝码，按【除皮】键进入输入状态。
显示 【0 0 0 0 0 0 】 按【除皮】键，标志符▼依次右移选择数字输入位置，按【置
零】键对应位自动步进加一，直到所需数字出现，再按【除皮】
键标志符▼依次右移选择数字输入位置，按【置零】键对应位
自动步进加一，直到所显示的数字和砝码重量相等，当稳定标
志符▼出现时，按【＃】键确认，结束量程标定状态。
显示 【 End】
6、轻触仪表后侧的标定开关按钮键，仪表将保存参数，返回到称重状态。

电子地磅使用说明书型号xk3190-a12+e

二、快速标定方法
开机初始化过程中长按【＃】键直到笔画自检结束，仪表即进入标定状态，显示
【d X 】.按照以下步骤逐步操作，
1. 快速零点标定：
在显示【nOLOAD】以前的任何时刻，按【功能】键，保留原来分度值、小数
点、最大秤量的参数设置不变，仪表直接进入零点标定状态。等到稳定标志符▼
出现，按【置零】键，显示【 End】，表示保留原来满量程标定的参数，轻触仪
表后侧的标定开关按钮键，仪表将保存参数，返回到称重状态。
2．直接进入满量程标定状态：
在显示【AdLOAd】以前的任何时刻，按【 * 】键，保留原来分度值、小数点、
最大称量的参数设置不变，保留原来的零点参数不变，直接进入满量程标定状态。
X K 3 1 9 0－A12+(E)
8
第四章 电子地磅操作说明
一. 开机及开机自动置零
1. 接通电源后，仪表进行“000000～999999”的笔划自检，初始化完成后进入称重状态。
2. 开机时，如果秤台重量偏离零点，但仍在设置的置零范围以内，仪表将自动置零；若在设置
的置零范围以外，仪表将报警“Err 3”，提示超出置零范围，此时须去除秤台上重物或调整秤体
零位或重新标定、设置。
二. 手动置零 (半自动置零)
1. 在称重状态，若空秤时出现偏差，按【置零】键，可以使仪表回零。
2. 显示值偏离零点但仍在置零范围以内时，按【置零】键起作用，否则按【置零】键不起作
用。(此时必须重新标定或设置置零范围参数)
3. 只有稳定标志符亮时，才可以进行置零操作。
三. 除皮功能
在称重显示状态下，显示重量为正，且稳定时，按【除皮】键可将当前重量作为皮重扣除，
此时仪表显示净重为0，净重标志符亮。
四. 计数功能
在称重显示状态下，按【功能】键进入计数状态，显示count，放上一定数量的重物，稳定后，
按【 * 】键，显示C00000，按【除皮】键对应小三角移动选择位，按【置零】键，小三角
对应位加一递增，输入样本数，按【 * 】键，进入计数状态，对应计数状态小三角点亮。按
【功能】键返回称重状态。进入计数状态后，显示count，按【 * 】键二次，直接进入计数
状态，仪表将按照上次取样结果进行计算显示。（此过程中，出现“ERR 4”表示本次取样
失败，仪表保留上次取样结果）
五．电子地磅累计功能
称重状态下，按【 * 】键，仪表累计当前重量，再按一次【 * 】键则返回称重状态；
在零位状态按【 * 】键，可显示当前累计值；在累计状态中，按【功能】键可清零。
注意：每次累计前秤台必须回零！否则不能进行下一次的累计操作。
六．用户功能设置
在称重状态下，按【功能】键大于 5 秒，进入用户设置模式，用户设置模式有P1~P12 十二
种参数设置，按【除皮】键进行数值更改，按【*】键选择下一个参数。参数描述如下：
1、P1 x kg Lb 转换
x=1: kg显示
x=2: Lb 显示
2、P2 x 自动关机设置 (A12+E 型无此功能)
x=1: 无自动关机功能
x=2: 10分钟
x=3： 20 分钟
x=4： 30 分钟
X K 3 1 9 0－A12+(E)
9
3、P3 x 波特率设置
x=1: 9600
x=2: 4800
x=3: 2400
x=4: 1200
4、P4 x RS232 输出净重、毛重选择
x=1: 输出净重
x=2: 输出毛重
x=3: 输出皮重
5、P5 x RS232 输出方式选择
x=1: 不发送（RS232 停止）
x=2: 连续发送
x=3: 稳定时连续发送
x=4: 命令方式（Z：置零，T：除皮，R：发送一次重量数据）
x=5: 大屏幕显示
x=6: 大屏幕和RS232 同时使用
6、P6 x A12+:背光设置 ；A12+E:省电功能设置
x=1: A12+:无背光 A12+E:无省电功能
x=2: A12+:自动背光 A12+E:有省电功能
x=3: A12+:常亮 A12+E:无此项
7、P7 x 零点跟踪范围
x=1: 0.5e
x=2: 1.0e
x=3: 1.5e
x=4: 2.0e
x=5: 2.5e
x=6: 3.0e
x=7: 5.0e
x=8: 禁止跟踪
8、P8 x 置零键范围
x=1: 2%FS
x=2: 4%FS
x=3: 10%FS
x=4: 20%FS
x=5: 100%FS
9、P9 x 开机零点范围
x=1: 2%FS
X K 3 1 9 0－A12+(E)
10
x=2: 4%FS
x=3: 10%FS
x=4: 20%FS
x=5: 100%FS
x=6: 禁止开机置零
10、P10 x 数字滤波时间强度
x=1: 快
x=2: 中
x=3: 慢
11、P11 X 稳定时间
x=1: 快
X=2: 中
X=3 慢
12、P12 X 稳定幅度
X=1: 低
X=2: 中
X=3 高
第五章 维护保养及注意事项
一. 为保证仪表清晰和使用寿命，本仪表不宜放在阳光直射下使用，放置地点应较平整。
二. 不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。
三. 传感器和仪表须可靠连接，系统应有良好的接地，远离强电场、强磁场，传感器和仪表应远离
强腐蚀性物体，远离易燃易爆物品。
四. 严禁使用强溶剂(如：苯、硝基类油)清洗机壳。
五. 不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。
六. 在插拔仪表与外部设备联接线前，必须先切断仪表及相应设备电源！
▲！不要在有可燃性气体或可燃性蒸汽的场合使用；不得使用在压力容器罐装系统。
▲！在雷电频繁发生的地区，必须安装可靠的避雷器，以确保操作人员人身安全，防止雷击损
坏仪表及相应设备。
▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行
电焊操作或其他强电操作；在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感
器和仪表损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
▲！在插拔传感器联接线前，必须先切断仪表电源（关机）！
▲！在插拔大屏幕联接线前，必须先切断仪表和大屏幕电源！
▲！在插拔通讯联接线前，必须先切断仪表和上位机电源！
X K 3 1 9 0－A12+(E)
11
七. 公司忠告客户：使用本公司仪表前应对仪表进行检测验收。本公司仅对仪表自身质量负责，
最高赔偿额在故障仪表自身价值2 倍以内，对仪表所处的系统问题不承担责任。
八. 仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改联接。本表在使用过程中
若出现故障，应立即拔下插头，送专业厂维修。一般非衡器专业生产厂家不要自行修理以免造成更
大的损坏。本仪表不允许随意打开，否则不予保修。
九. 本仪表自销售之日起一年内，在正常使用条件下，出现非人为故障属保修范围，请用户将产品及
保修卡(编号相符)，一同寄往特约维修点或供应商。生产厂对仪表实行终身维修。
十. 仪表充电说明：A12+仪表充电时需要先插上交流电，打开仪表后面的船型开关，仪表面板上的
绿色交流指示灯亮，仪表即进入充电状态。当开启液晶显示，仪表正常工作时，如果插上交流电，
仪表也进入充电状态。充电模式为恒压限流充电。充电时间约为10 小时。A12+E 仪表充电时需要先
插上交流电，打开仪表后面的船型开关，仪表面板上的红色交流指示灯亮，仪表即进入充电状态。
注意，A12+E 仪表需要开机充电，充电时，LED 数码管也会显示重量。充电模式为恒压限流充电。充
电时间约为10 小时。
第六章 信息提示
错误操作信息提示及对策：
1. Err 1 表示：满量标定时AD 值偏小。（请选择合适秤量的传感器）
2. Err 2 表示：零点标定时零点超出允许范围。（请检查秤台上是否有重物）
3. Err 3 表示：开机时零位超出设定范围。（开机时应保持秤台上的重量为零）
4. Err 4 表示：计数状态，样本取样时，输入样本数为零。
（ERR 4 显示1 秒后，进入计数工作状态，此时按照上次样本取样的
结果工作，重新取样时样本数输入不能为零）
5. Err 5 表示：标定状态，满量标定时，输入重量数为零。(请输入与秤台上砝码相同
的重量数据)
6. Err 6 表示：计数状态，样本取样时，单件重量小于0.25e。（请重新输入样本数）
7. bAt-Lo 表示：电池电压不足。 （请尽快充电）
8. Err7 表示：传感器连线故障,标定加载时AD 码负增长。
（请检查传感器信号线是否接反）
警告：用本仪表组装成电子衡器后，在产品上必须要有符合国家有关规定的标识。
